APPLICAZIONI:

Si trovano negli impianti di condizionamento e/o estrazione aria direttamente accoppiati ai canali rettangolari.

VANTAGGI:

Montaggio agevole su flangia standard da 20mm
Montaggio possibile in tutte le posizioni
Regolazione al 100% in continuo con autotrasformatore o elettronica
Protezione integrale di serie con termocontatti
Esecuzione compatta ed ergonomica
Corrente di spunto estremamente bassa

CARATTERISTICHE ED ESECUZIONE

I ventilatori da canale uniscono i vantaggi dei ventilatori assiali – attraversamento diretto dell'aria e semplice montaggio – a quelli dei ventilatori centrifughi – elevata stabilità della pressione, basso livello sonoro e ottimo rendimento. Carter in lamiera d'acciaio zincata con profilatura rettangolare preparata per l'installazione diretta in canali di ventilazione in qualsiasi posizione, aspirazione e mandata con flangia standard da 20 mm. Gamma EKA 200-4 EKA 450 con ventola a pale vanti in lamiera d'acciaio, EKAE 200-2 con pale rovesce in plastica. Motore a rotore esterno regolabile in tensione. Unità equilibrata su due livelli al grado G 2.5 secondo DIN/ISO 1940.

CARTER

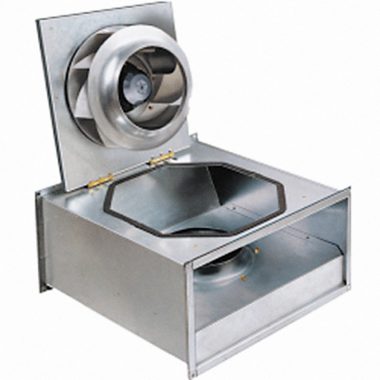

I carter sono costruiti in lamiera d'acciaio zincato a forma di un canale rettangolare in modo di integrarli in qualsiasi posizione in sistemi canalati. I ventilatori sono previsti di flange con 20 mm di larghezza sia in mandata sia in aspirazione. La gamma EKA 200-450 e dotata di ventole a pale avanti in lamiera d'acciaio zincato. La gamma KHA 200-450 invece ha le ventole a pale rovesce ad alto rendimento fatte in alluminio resistente all'acqua marina (a richiesta). I modelli KHAEK e KHADK sono previsti per il trasporto di aria sporca perché hanno una portella d'ispezione, la quale permette un facile accesso al gruppo motoventola.

VENTOLE

Le ventole sono montate direttamente sui rotori dei motori a rotore esterno. Il gruppo motoventola viene equilibrato a 2 piani con un grado di equilibratura di G 2,5 secondo la DIN/ISO 1940.

COLLEGAMENTO ELETTRICO

I motori sono eseguiti con cavo laterale. Il collegamento elettrico avviene tramite scatola morsettiera in IP 44, la quale viene fornita a corredo. Motore a rotore esterno di tipo chiuso IP44 con

impregnante antiumidità e termocontatti alloggiati negli avvolgimenti. Cuscinetto a sfera ermetico a lunga lubrificazione che non necessita di manutenzione. Scatola di derivazione IP44/54.

DOCUMENTAZIONE

Dichiarazione di conformità del costruttore e manuale d'istruzioni secondo la direttiva macchine 89/392/EWG, Marchiatura CE ai sensi della direttiva EMV 89/336/EWG e della direttiva per bassa tensione 73/23/EWG.

ACCESSORI DISPONIBILI A CORREDO :

Silenziatore da canale
Box porta filtro canalizzabile
Regolatore di velocità
Controflangia
Giunto Flessibile
Serrande (anche motorizzate con servocomando a corredo)

Nota: Disponibile anche versione Atex
