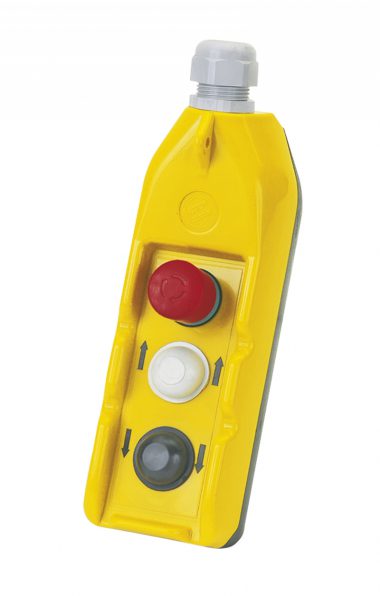

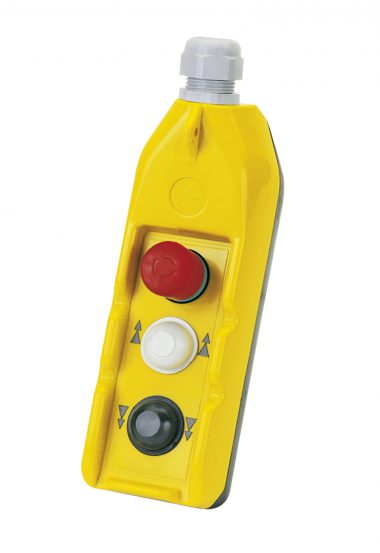

Invertitori pensili serie DC30 CDN-CD2N

Caratteristiche generali:

  • Custodia in ABS a doppio isolamento
  • Grado di protezione IP65 secondo IEC/EN60529
  • Temperatura ambiente: di impiego -25°C +70°C di stoccaggio -40°C +70°C
  • Contatti ad apertura lenta a doppia interruzione ad azionamento rapido
  • Ingresso cavo con pressacavo antistrappo M25
  • Tensione nominale di isolamento Ui 500V
  • Corrente nominale termica Ith 25A
  • Potenza nominale di impiego:

3 fasi – 2 poli 230V ac kW 2,2

400V ac kW 2,2

3 fasi – 3 poli 230V ac kW 3

400V ac kW 3


Caratteristiche degli elementi di contatto

  • Corrente nominale termica 30A.(10) 380V.
  • Tensione nominale d' isolamento 500V secondo I.E.C. 337.1.
  • Categoria d' isolamento gruppo C secondo VDE 0110
  • Funzionamento dei contatti a scatto rapido a doppia rottura in commutazione
  • Potenza massima d' impiego: 3KW 380V. 2,2 KW 220V.
  • Forza di azionamento 2,8 da N (1daN~_ 1Kg.)
  • Frutto bipolare 2 velocità per motori monofasi CD2N
  • Frutto quadripolare 1 velocità per motori monofasi o quadrifasi DC30

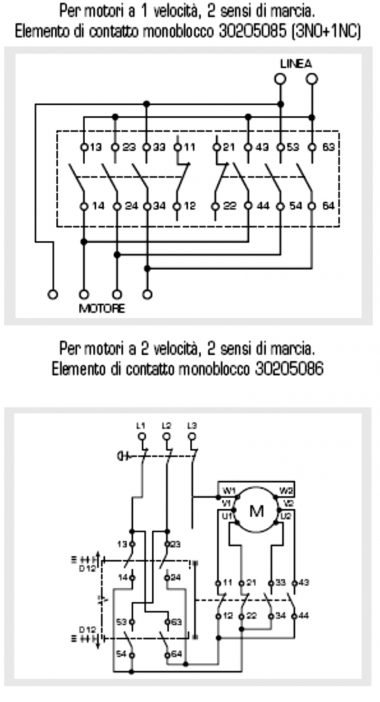

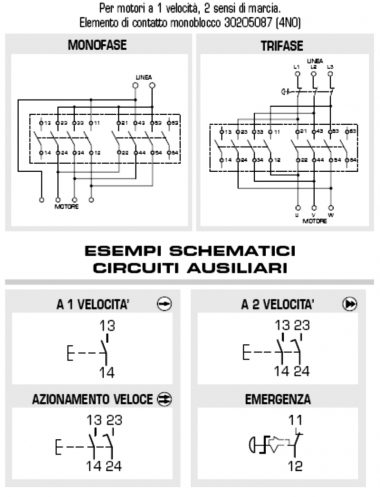

SCHEMI TECNICI



Confezioni: pezzi singoli.
