Pressostati Serie XMP Schneider®Electric

Per circuiti di potenza, tipo XMP, grado di protezione IP 54 Calibro 6 bar (87 psi).

A differenziale regolabile, per la regolazione tra 2 soglie

Apparecchi ad un contatto tripolare 3 “NC”


FUNZIONE

I pressostati XMP sono pressostati per circuiti di potenza, a differenziale regolabile. Sono utilizzati per il controllo della pressione di acqua e aria, fino a 25 bar.


DECOMPRESSORE

I pressostati XMP, in base ai modelli, sono dotati di 2 tipi di decompressore:

  • decompressore diritto a raccordo rapido (collegamento su tubo in plastica Ø 6 mm).
  • decompressore diritto a raccordo a oliva (collegamento su tubo in plastica o tubo metallico Ø 6 mm).

REGOLAZIONE

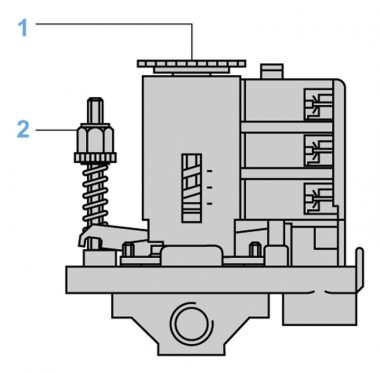

La regolazione dei pressostati XMP si effettua impostando prima il punto superiore e successivamente il punto inferiore.

Punto superiore

Il punto superiore (pressione ascendente) si regola agendo sul dado o sulla rotella 1.

Avvitare il dado o la rotella 1 per aumentare il valore del punto superiore.

Punto inferiore

Il punto inferiore (pressione discendente) si regola agendo sul dado 2.

Avvitare il dado 2 per diminuire il valore del punto inferiore (aumento del differenziale).

3301015 senza decompressore G 1/4

3301016 decompressore diritto a raccordo rapido G 1/4

3301017 decompressore diritto a raccordo rapido 4 X G 1/4

3301018 decompressore diritto a raccordo a oliva G 1/4
